Brodit 514804 für Apple iPhone Xs Max Halter für Kabelbefestigung
Passend für Hersteller/Modell: Apple / iPhone Xs Max
Brodit Nummer: 514804
EAN Nr.: 7320285148048
Für Region: Für alle Länder
Für Apple original Lightning auf USB Kabel. Mit Kugelgelenk. Gepolstret.
Einbaubilder (wenn verfügbar):
1
"
2
"
3
"
4
"
Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.
1. Die Anschluss des Kabels in das Loch im unteren Teil des Halterung platzieren. Vorsichtig die Anschulss nach unten und vorne drücken, so dass sie um die Verriegelung in das Loch geht. So lange drücken, bis ein Einrasten zu hören/fühlen ist als die Anschluss richtig im Platz sitzt.

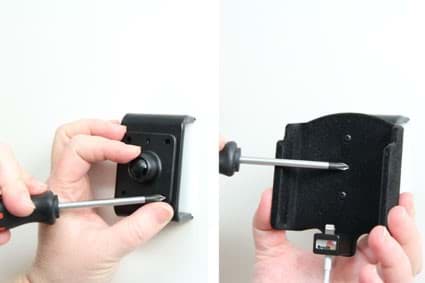

2. Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann. Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben.
3. Die Halterung über dem Montagestück auf die Art und Weise plazieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube ein wenig anziehen, nur so dass sie befestigt ist. Die Halterung ziehen und leicht angespannt halten, gleichzeitig die Schraube festziehen so dass die Halterung an der Kugelgelenk sitzt. Zum erst die Schraube hart festziehen, dann die Schraube ein wenig lösen so dass die Halterung richtig im Platz sitzt und justiert werden kann.
4. Die Halterung ist montiert.
