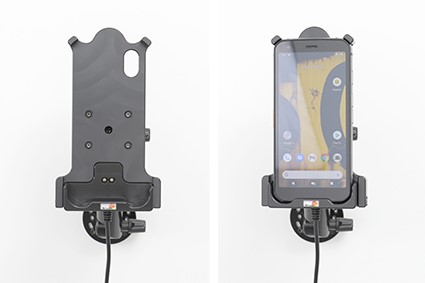

Brodit 713304 für CAT S62 Aktiv Halterung für eine feste Installation

Passend für Hersteller/Modell: CAT / S62

Brodit Nummer: 713304

EAN Nr.: 7320287133042

Für Region: Für alle Länder

Hinweis:

Beschreibung: Mit 3-Punkt Halt und verteckten Ladestiften. Mit Kugelgelenk.

Einbaubilder (wenn verfügbar):

1"

2"

3"

4"

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

1. Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann.

2. Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise plazieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen bis die Halterung richtig im Platz sitzt und justiert werden kann.

3. Das Gerät in der Halterung zu plazieren: Das untere Ende de Geräts in das untere Ende der Halterung platzieren. Das obere Ende des Geräts nach vorne drücken/klappen so dass sich das Gerät richtig im Platz in der Halterung sitzt. Das Gerät von der Halterung zu entfernen: Das obere Ende des Geräts weg von der Halterung ziehen/klappen. Das Gerät gerade nach oben weg von der Halterung nehmen.

4. Die Halterung ist montiert.
