Brodit 727070 für , , Aktiv Halterung für eine feste Installation

Passend für Hersteller/Modell: , / ,

Brodit Nummer: 727070

EAN Nr.: 7320287270709

Für Region: Für alle Länder

Hinweis:

Beschreibung: Einstellbare Halterung. USB Type C. Mit Kugelgelenk und Fly Lead. Passt für Geräte mit oder ohne Skin, mit die Höhe 120-150, max Dicke 25 mm.

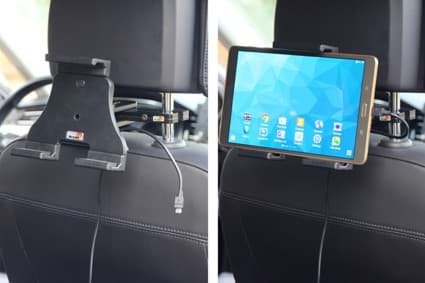

Dieser Halter ist crashgetestet und für die Verwendung mit einem Gerät ohne Haut/Koffer an der Kopfstützenhalterung von Brodit zugelassen.


Messen Sie Ihr Gerät/Haut/Koffer und vergleichen Sie mit den Spezifikationen. Passend für Geräte mit/ohne Haut/Koffer mit einer Höhe von 120-150 mm, max. Dicke 25 mm. Zur Verwendung mit Geräten mit USB-Anschluss Typ C.


Für den Anschluss im Armaturenbrett, keine Kabel, die über den Innenraum hängen. Mit dem Fly-Kabel schließen Sie das Ladekabel bei Bedarf manuell an das Gerät an (nicht automatisch laden, wenn es in der Halterung platziert ist). Mit Kippgelenk. Kippbar um 20°, schwenkbar um 360°. Gepolsterte Kissen zum Schutz vor Verrutschen/Kratzen. Montageplatte 42x50 mm mit vorgebohrten AMPS-Löchern +2x3,5 mm Zentrierbohrungen. Schließen Sie das Netzkabel mit einer 2A Sicherung an. Professionelle Installation empfohlen. Hergestellt aus hochwertigem schwarzem ABS/Acetal-Kunststoff. Hergestellt in Schweden


Crash getestet:
Diese verstellbare Halterung ist nach Norm für Autositze (ECE R17) crashgetestet. Der Crashtest gilt für eine Tablette mit einem Gewicht von 490 g. Die Tests wurden an einem Sitz mit unsichtbaren Kopfstützenbolzen (Typ Volvo etc.) und einem Sitz mit sichtbaren Kopfstützenstiften (Typ Ford etc.) in Vorwärts- und Rückwärtsrichtung durchgeführt. Der verstellbare Halter hält das Tablett während aller durchgeführten Tests an seinem Platz.


Wichtige Informationen:
Tabletts sollten nicht auf einem Armaturenbrett eines Autos installiert werden. Sie können die Ansicht oder die Tastensteuerung blockieren und der ProClip ist für die Installation kleinerer Geräte (Telefone) konzipiert, nicht für große Geräte (Tablets). Brodit wird keine Empfehlungen für solche Installationen geben. Die Installation eines Tabletts auf einem Armaturenbrett eines Fahrzeugs erfolgt immer in eigener Verantwortung des Kunden. Brodit empfiehlt, Tabletten in einer Halterung an der Kopfstütze des Fahrzeugs zu verwenden, die auf einer Brodit-Kopfstützenhalterung montiert ist.


Dieses Produkt unterstützt Qualcomm QC 2.0 Schnellladung (vorausgesetzt, das Gerät unterstützt Qualcomm QC 2.0 Schnellladung).

Einbaubilder (wenn verfügbar):

1"

2"

3"

4"

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen. 1. Das Ladekabel am Gerät anschliessen. Auswahlen, wie das Gerät in die Halterung zu verwenden. Das Ladekabel im Platz in die Kabel-Befestigung drücken und die Kabel-Bestigung über der vorgebohrten Löchern auf der Rückseite der Halterung platzieren, Richtung wahlen abhängig davon wie das Kabel ist möchtet zu laufen liessen. Das Kabel muss lang genug sein, um das Gerät angeschlossen zu werden können. Die Kabel-Befestigung an die Halterung mit den beiliegenden Schrauben befestigen. 2. Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann. Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise plazieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen bis die Halterung richtig im Platz sitzt und justiert werden kann. 3. Um das Gerät in der Halterung zu plazieren: Das obere Ende des Geräts unter das obere Ende der Halterung platzieren. Nach oben drücken so dass das obere Ende des Halterung nach oben schiebt. Das untere Ende des Geräts nach vorne drücken so dass das Gerät aufgerecht in die Halterung sitzt. Das Gerät nach unten lassen so dass das obere Ende der Halterung auf dem Gerät aufliegt. Oben an der Halterung HART nach unten drücken, gleichzeitig die Flügelmutter auf der Ruckseite der Halterung HART festziehen. WICHTIG: Es ist sehr wichtig oben an der Halterung HART nach unten zu drücken, und die Flügelmutter HART zu festziehen, so dass das Gerät richtig im Platz in der Halterung sitzt. Um das Gerät zu entfernen. Die Flügelmutter auf der Rückseite der Halterung lösen. Das Gerät nach oben drücken so dass das obere Ende der Halterung nach oben schiebt. Das Gerät nach unten und raus von der Halterungen nehmen. 4. Die Halterung ist montiert.
