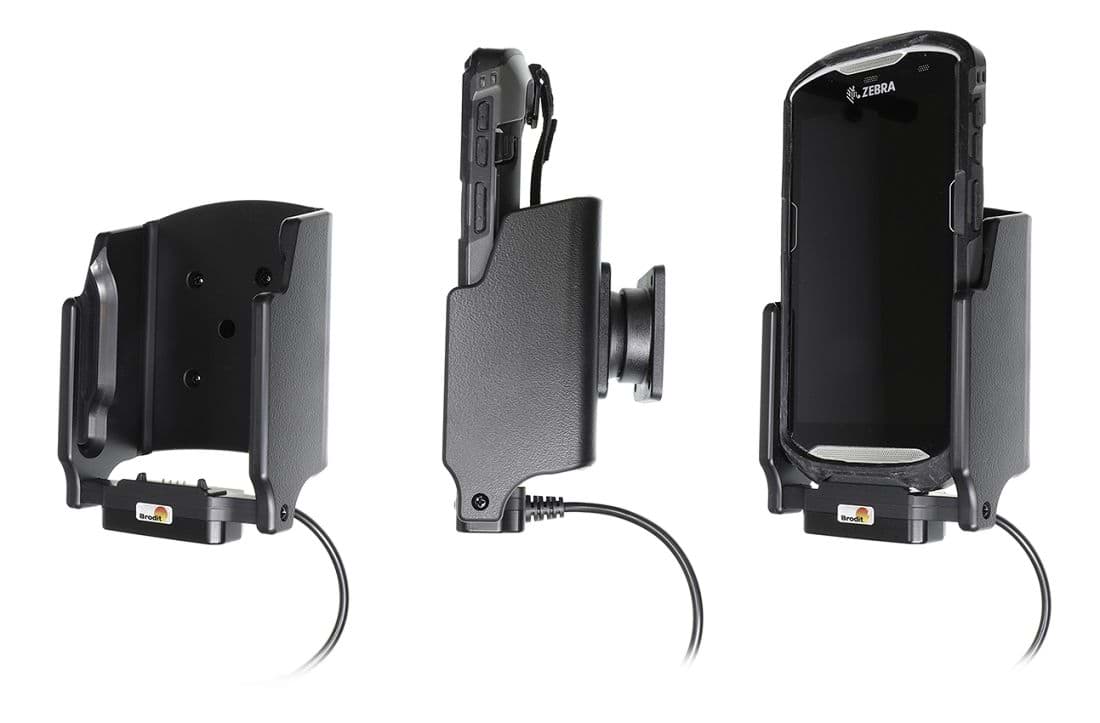

Brodit Aktiv Halterung für eine feste Installation 513926 für Zebra TC56
Passend für Hersteller/Modell: Zebra / TC56
Brodit Nummer: 513926
EAN Nr.: 7320285139268
Für Region: Für alle Länder
Hinweis: 0
Beschreibung: Mit Molex Adapter-Systeme. 2,7 A Ladung. Mit Kugelgelenk. Passt. für Geräte mit Zebra Original Rugged Boot.
Ein aktiver Halter, der im Armaturenbrett angeschlossen werden soll, ermöglicht eine diskrete, saubere Installation ohne Kabel, die über dem Innenraum hängen!
Sie können den Halter wahlweise als aktiven Halter nur zum Aufladen Ihres Geräts verwenden oder einen Adapter an den Molex-Anschluss anschließen, um zusätzliche Funktionen zu erhalten. Dann können Sie den Halter auch für die Stromversorgung eines GPS-Empfängers oder anderer eigener Lösungen verwenden (kann nicht für Datenkommunikation oder Audioanschluss verwendet werden).
12/24 Volt. Das Produkt ist E-zugelassen. Schließen Sie das Netzkabel an eine 2-A-Sicherung an. 2,7 Ein Ladegerät. Professionelle Installation empfohlen. Der Halter ist an einem Kippgelenk befestigt, so dass Sie Ihr Gerät leicht einstellen können, um Lichtreflexionen zu vermeiden. Wird auf einer ProClip-Montageplattform befestigt.
Abmessungen: 87 x 125 x 76 mm (B x H x T mm)
Gewicht: 315 g
Länge Kabel: 420 cm, (Halter + Pigtale 27 cm, Kabel zur Box 77cm, Box 11cm, Box zum Öffnen des Endes 305 cm.
Einbaubilder (wenn verfügbar):
1
2
3
4
Montageanleitung:
Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.
1. Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann.
2. Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben.
3. Die Halterung über dem Montagestück auf die Art und Weise plazieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Halterung festschrauben. Zum erst die Schraube hart festziehen, dann die Schraube ein wenig lösen so dass die Halterung richtig im Platz sitzt und justiert werden kann.
4. Die Halterung ist montiert.
