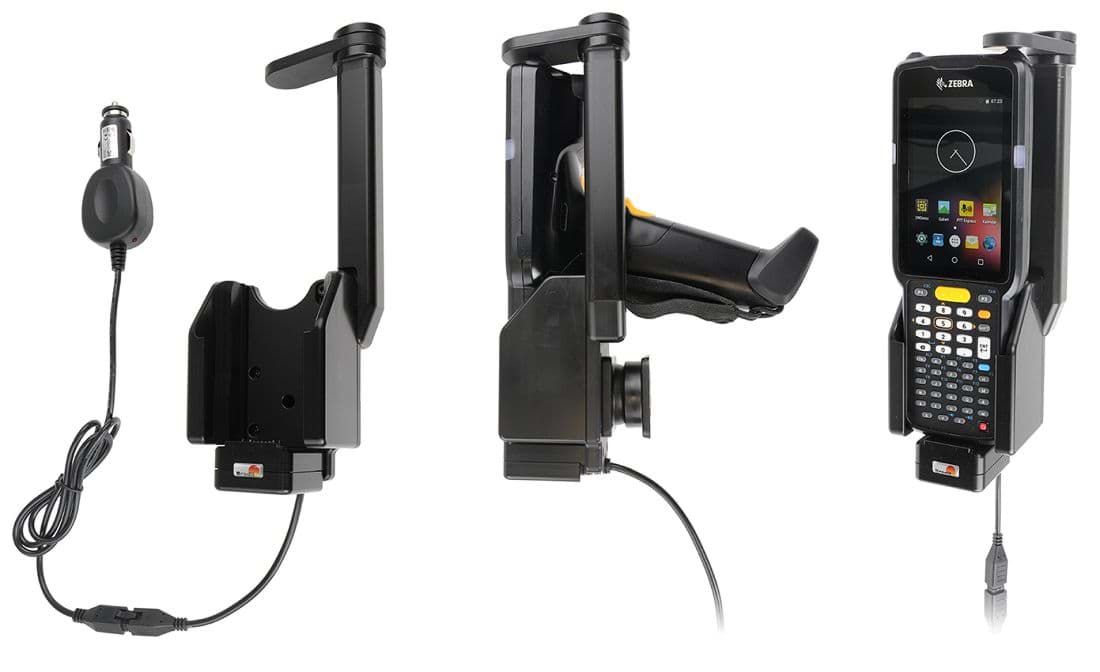

Brodit Aktiv Halterung mit Zigarettenanzünder-Stecker 712040 für Zebra MC3300

Passend für Hersteller/Modell: Zebra / MC3300

Brodit Nummer: 712040

EAN Nr.: 7320287120400

Für Region: Für alle Länder

Hinweis:

Beschreibung: Mit schwenkbare obere Stütze für eine extra stabile Montage. Mit Kugelgelenk. 3A Ladung. 12/24 Volt.

Die Wahl für Sie, die Ihren PDA fest an seinem Platz, richtig befestigt und dennoch leicht erreichbar haben möchten. Der Halter hat ein starkes, robustes Design, um der rauen Handhabung im professionellen Einsatz standzuhalten. Das schwenkbare Oberteil hält Ihr Gerät besonders sicher im Halter, es "verriegelt" das Gerät im Halter, so dass es nicht im Geringsten schütteln kann. Es ist einfach, den PDA in die Halterung zu stecken und beim Verlassen des Fahrzeugs mitzunehmen.


Einfach schaltbares System:
Das einfach zu schaltende System ermöglicht es Ihnen, nur den Halter zu aktualisieren und die installierten Kabel zu behalten. Das spart Ihnen viel Zeit! Beim Upgrade auf ein neues Gerät müssen Sie keine vollständige Installation mehr durchführen. Gleiches gilt für die Wartung im Falle von Gewährleistung oder Beschädigung. Sie trennen einfach den Halter über den 6-poligen Molex-Schnellanschluss vom Ladekabel und schließen dann den neuen Halter an. Der Wechsel ist in wenigen Sekunden erledigt.


Der Halter ist mit einem Neigungsdrehgelenk ausgestattet, so dass Sie den Winkel für eine gute Sicht leicht einstellen können. Zur Befestigung auf einer ProClip-Montageplattform oder einer Standfußbefestigung. Das Ladegerät wird automatisch angeschlossen, wenn Sie das Gerät in die Halterung einsetzen. Wird an die Zigarettenanzünderbuchse des Fahrzeugs angeschlossen, 12/24 Volt.

Einbaubilder (wenn verfügbar):

1

2

3

4

Montageanleitung:

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

1. Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann. Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise plazieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen so dass die Halterung richtig im Platz sitzt und justiert werden kann.
2. Das Gerät in der Halterung zu platzieren: Das Gerät über der Halterung platzieren. Das Geräte gerade nach unten in der Halterung drücken. Das drehbare Top seitwärts drehen. Das Gerät raus von Halterung nehmen: Das drehbare Top seitwärts drehen. Das Gerät gerade nach oben raus von Halterung nehmen.
3. Das einstellbare Top-Arm zu justieren: Die beide Schrauben in der Halterung mit dem beiliegenden Schlussel lösen. Das Top-Arm ziehen, bis zum maximale Länge. Das Gerät in der Halterung platzieren. Das drehbare Top setwärts drehen und nach unten drücken. Vorsichtig das drehbare Top seitwärts drehen und das Gerät raus von Halterung nehmen, ohne die Position des Arms zu ändern. Die Schrauben in der Halterung festziehen um die Position des Arms to fixieren.
4. Die Halterung ist montiert.
