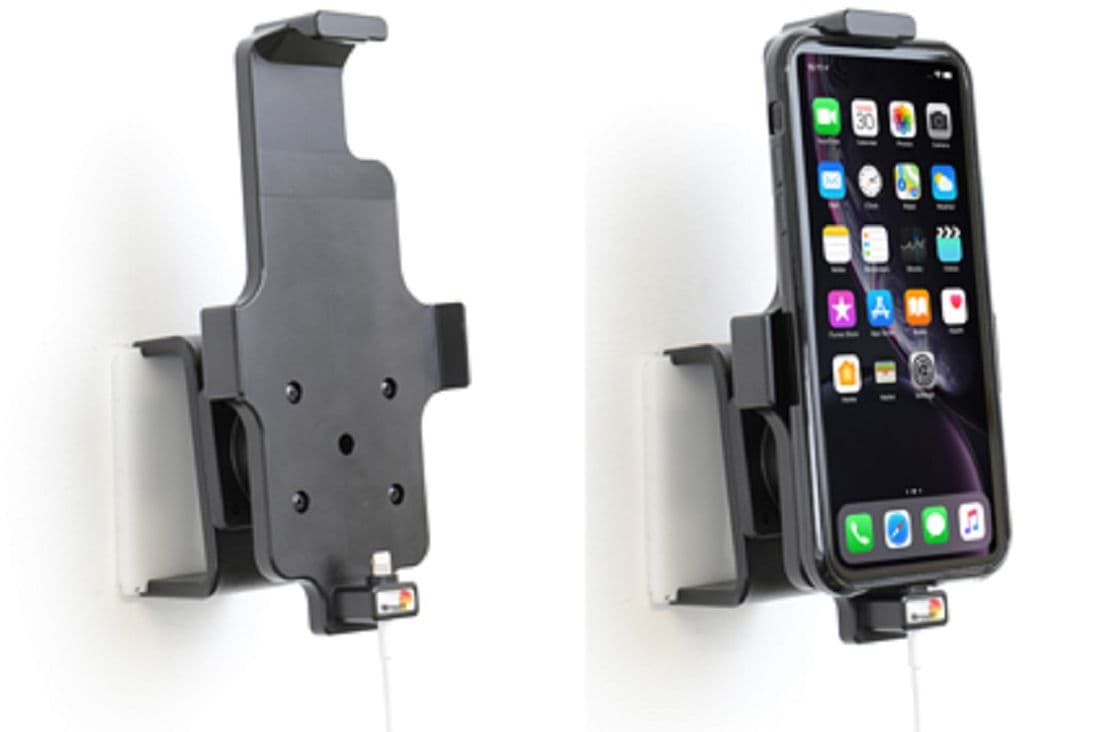

Brodit Halter für Kabelbefestigung 714091 für Apple iPhone 11

Passend für Hersteller/Modell: Apple / iPhone 11

Hersteller-Nummer: 714091

EAN Nr.: 7320287140910

Hinweis:

Beschreibung: Dieser Halter für die Kabelbefestigung kann in Kombination mit einem Apple-Kabel zum Aufladen Ihres iPhone verwendet werden. Zuerst montieren Sie das Kabel an der Halterung, dann verbindet es sich automatisch mit Ihrem iPhone, wenn Sie das Gerät in die Halterung einsetzen.


Notiz! Kabel nicht im Lieferumfang enthalten.
Der Kabelhalter kann mit dem Apple Original Blitzkabel kombiniert werden, das mit Ihrem iPhone geliefert wurde (Apple Artikel Nr. MD818AM/A). Wenn Sie das Lightning-to-USB-Kabel mit dem Halter verwenden, können Sie Ihr iPhone aufladen, indem Sie es an die USB-Buchse des Fahrzeugs anschließen, oder es mit einem USB-/Zigaretten-Steckeradapter für die 12V-Buchse des Fahrzeugs verwenden.


Passt zu Geräten mit einem Skin, der die folgenden Abmessungen hat: Höhe: 150-165 mm, Breite: 88 mm, Dicke: 2-11 mm. (Kann für Häute mit einer Dicke von mehr als 11 mm geeignet sein, je nach Form/Design der Kanten).


Der Halter ist mit einem Kippdrehgelenk ausgestattet. Das bedeutet, dass Sie den Winkel oder Ihr Gerät einfach einstellen können, um Lichtreflexionen auf dem Bildschirm zu vermeiden. Außerdem können Sie in Sekundenschnelle zwischen Hoch- und Querformat wechseln. Hergestellt aus schwarzem Acetal-Kunststoff. Der Halter ist mustergeschützt. Befestigen Sie es auf der ProClip-Montageplattform und Sie haben Ihr iPhone immer in Sichtweite und Reichweite, wenn Sie unterwegs sind.

Für Apple original Lightning to USB Kabel. Mit Kugelgelenk. Passt für Geräte mit Skins mit die folgenden Dimensionen: Höhe: 150-165 mm, Breite: 88 mm, Dicke: 2-11 mm.

Brodit Gerätehalter sind das Hauptelement Ihrer Fahrzeughalterung. Gerätehalterungen gibt es für nahezu jedes Gerät. Ob Smartphone, Navi, Tablet oder auch EC-Kartenlesegeräte. Brodit bietet Halterungen mit Ladeanschluss oder passiv sowie für Geräte mit und ohne Schutzhülle oder auch mit verstärkten Boxen. Die Halter werden in der Regel auf den Brodit ProClip, dem Grundträger der Firma Brodit verbaut. Natürlich können die Halter auch auf Kuda Lederkonsolen oder andere Haltemöglichkeiten am Fahrzeug verbaut werden. Die meisten Halter verfügen über ein Kugelgelenk, womit das Gerät an die individuelle Sitzposition angepasst werden kann.

Verantwortlich und/oder Hersteller:

Brodit AB, Gesällvägen 8, 546 33 Karlsborg, Schweden - www.Brodit.se

Einbaubilder (wenn verfügbar):

1

2

3

4

Montageanleitung:

Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.
1. Die Anschluss des Kabels in das Loch im unteren Teil des ProClip platzieren. Vorsichtig die Anschulss nach unten und vorne drücken, so dass sie um die Verriegelung in das Loch geht. So lange drücken, bis ein Einrasten zu hören/fühlen ist als die Anschluss richtig im Platz sitzt. Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück auf der Rückseite entfernt werden kann.
Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise plazieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Zum erst die Schraube hart festziehen, dann die Schraube ein wenig lösen so dass die Halterung richtig im Platz sitzt und justiert werden kann. 2. Um das Gerät in die Halterung zu setzen: Das obere Ende des Geräts in das obere Ende der Halterung plazieren. Das Gerät nach oben drücken so dass sich das obere Ende der Halterung nach oben schiebt. Das untere Ende des Geräts nach vorne in die Halterung drücken. 3. Wann das Gerät gerade über die Anschluss in der Halterung platziert ist, es nach unten nehmen so dass die Anschluss angeschlossen ist. Oben am Gerät nach unten drücken, so dass ein Einrasten zu hören/fühlen ist als die Anschluss in das Gerät richtig im Platz sitzt. Um das Gerät raus von Halterung nehmen: Das Gerät gerade nach oben drücken. Wann das Gerät frei von der Anschluss ist, es anziehen und nach unten raus von die Halterung nehmen. 4. Die Halterung ist montiert.
