Brodit Passiv Halterung mit Kugelgelenk 216180 für Zebra TC56
Passend für Hersteller/Modell: Zebra / TC56
Hersteller-Nummer: 216180
EAN Nr.: 7320282161804
Hinweis:
Beschreibung:
Für Geräte mit Pistolgrip. Kugelgelenk mitgeliefert.
Brodit Gerätehalter sind das Hauptelement Ihrer Fahrzeughalterung. Gerätehalterungen gibt es für nahezu jedes Gerät. Ob Smartphone, Navi, Tablet oder auch EC-Kartenlesegeräte. Brodit bietet Halterungen mit Ladeanschluss oder passiv sowie für Geräte mit und ohne Schutzhülle oder auch mit verstärkten Boxen. Die Halter werden in der Regel auf den Brodit ProClip, dem Grundträger der Firma Brodit verbaut. Natürlich können die Halter auch auf Kuda Lederkonsolen oder andere Haltemöglichkeiten am Fahrzeug verbaut werden. Die meisten Halter verfügen über ein Kugelgelenk, womit das Gerät an die individuelle Sitzposition angepasst werden kann.
Verantwortlich und/oder Hersteller:
Brodit AB, Gesällvägen 8, 546 33 Karlsborg, Schweden - www.Brodit.se
Einbaubilder (wenn verfügbar):
1
2
3
4

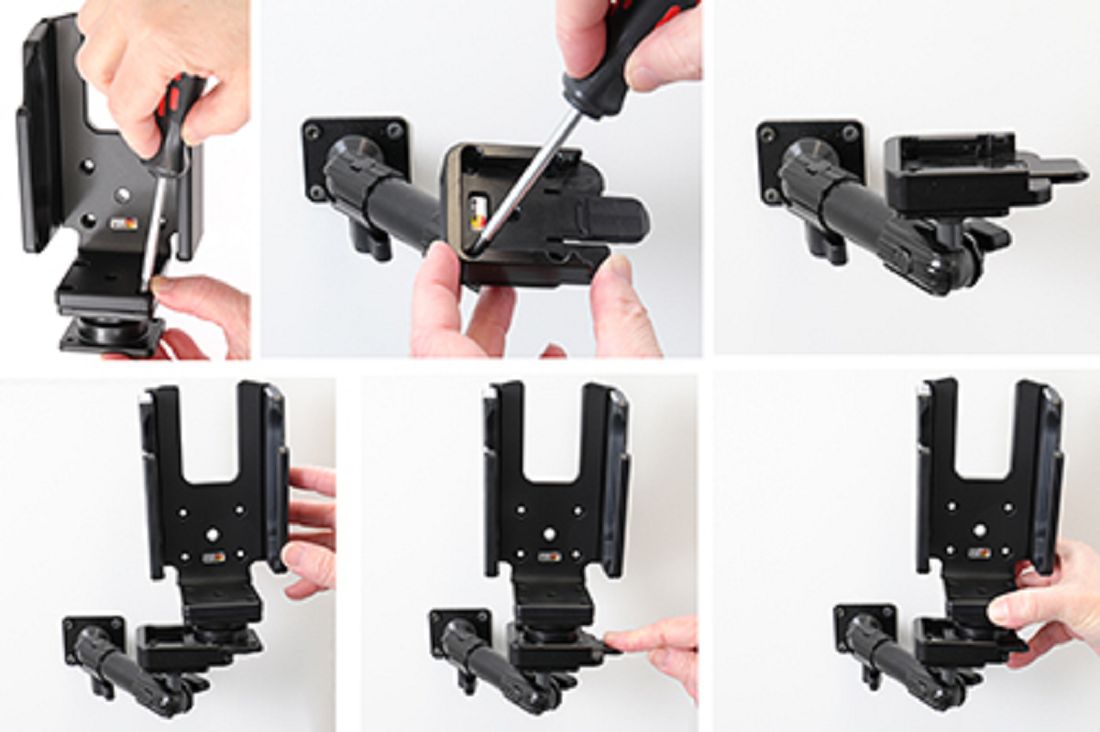

Montageanleitung:
Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.
1. Installation auf vertikaler Fläche: Der Kugelgelenk hinter der Halterung platzieren so dass sich die Löcher miteinander übereinsteimmen und mit dem beiligenden Schrauben befestigen (Tasche mit der Aufschrift SK186). Die Mittelschraube des Kugelgelenks muss durch das Mittelloch der Halterung erreichbar sein.
Installation auf horizontaler Fläche: Der Kugelgelenk hinter der Halterung platzieren so dass sich die Löcher miteinander übereinsteimmen und mit dem beiligenden Sschrauben befestigen (Tasche mit der Aufschrift SK186). Die Mittelschraube des Kugelgelenks muss durch das Mittelloch der Halterung erreichbar sein.
2. Installation auf vertikaler Fläche: 3. Installation auf horizontaler Fläche:
Die Schraube in der Mitte der Halterung lösen, so dass das Befestigungsstück des Kugelgelenks entfernt werden kann. Das Befestigungsstück an gewünschter Stelle anordnen. Das Befestigungsstück mit den mitgelieferten Schrauben festschrauben. Die Halterung über dem Montagestück auf die Art und Weise plazieren, dass die Schraube in dem Loch des Kugelgelenks reingeht. Die Schraube festziehen bis die Halterung richtig im Platz sitzt und justiert werden kann.
4. Die Halterung ist montiert.
